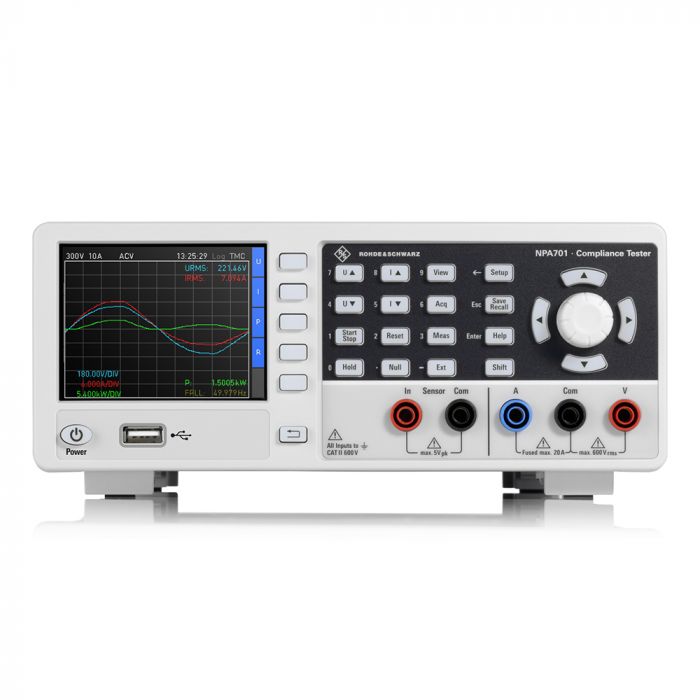

NPA701 | Analyseur de puissances et d'harmoniques DC à 100 kHz, test de conformité, interfaces USB et Ethernet

L'analyseur de puissance NPA701 de Rohde & Schwarz permet réaliser des mesures de tension, courant, puissance et du taux de distorsions harmoniques (THD) jusqu'au 50ème rang. Il offre en plus la possibilité de faire des mesures "Peak-to-Peak", de courant d'appel (Inrush). Il est également doté de fonctions d'évaluation conformes aux normes CEI 62301, EN 50564 et EN 61000-3-2.

Son écran couleur brillant QVGA (320 × 240 pixels) affiche simultanément jusqu'à 10 résultats de mesure configurables par l'utilisateur avec une fréquence de rafraîchissement de 10 mesures par seconde. L'instrument a une précision de base de 0,05 %. La bande passante d'acquisition s'étend du DC à 100 kHz à une fréquence d'échantillonnage de 500 ksample/s. Le courant et la tension sont affichés avec une résolution de 16 bits.

La fonction de journalisation permet aux utilisateurs de stocker les données mesurées avec un horodatage au format .CSV sur une très longue période de temps. Le contenu de l’écran peut également être enregistré sur une clé USB à tout moment en appuyant simplement sur un bouton. Pour les tests de production, le NPA701 dispose d'une fonction test limite PASS/FAIL. Le NPA701 peut être contrôlé à distance via son interface Ethernet ou USB. Des packages de pilotes gratuits pour LabVIEW, LabWindows/CVI et IVI.net sont également disponibles. 4 connecteurs BNC pour entrées/sorties analogiques et numériques sont disponibles en face arrière.
