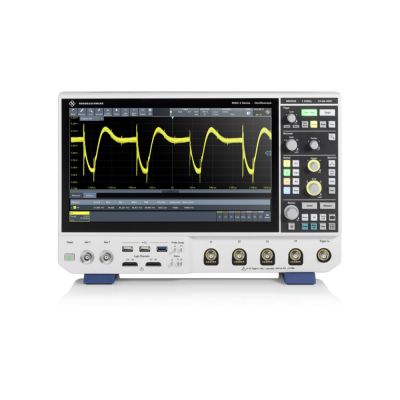

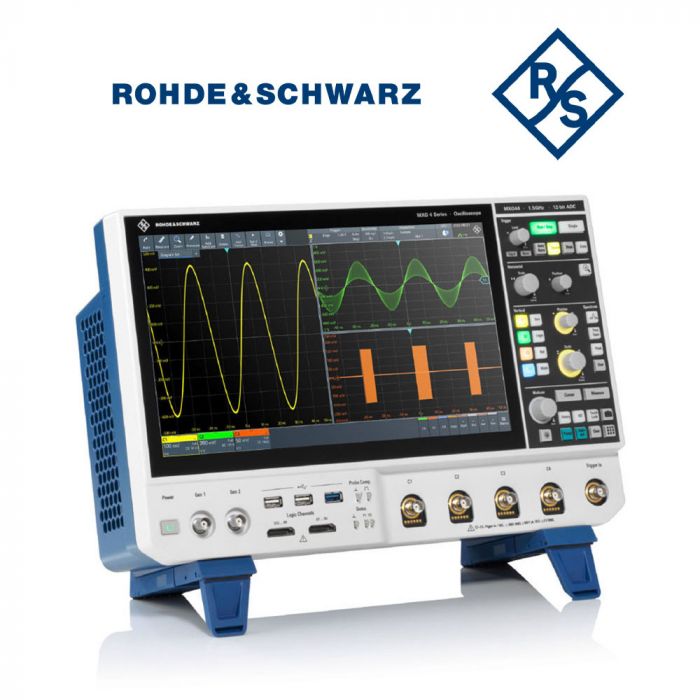

MXO4-SERIE | Oscilloscopes R&S MXO série 4 / 4 voies, 200 MHz à 1.5 GHz, 12 bits, écran tactile 13.3''

Les oscilloscopes Rohde & Schwarz à 4 entrées analogiques de la série MXO 4 couvrent des bandes passantes évolutives allant de 200 MHz à 1,5 GHz. Les signaux sont numérisés avec une résolution de 12 bits (18 bits en mode HD) à une cadence maximale de 2,5 Géch/s sur chaque voie et jusqu’à 5 Géch/s si seulement deux des quatre entrées sont utilisées. Ces oscilloscopes sont dotés en standard d’une mémoire d’acquisition de 400 Mpts sur chacun des quatre canaux et jusqu'à 800 Mpts en option.
Grâce au circuit intégré ASIC MXO-EP (Extreme Performance) spécialement développé par R& S et complètement dédié à booster les performances de l'instrument, ces oscilloscopes affichent un taux de rafraîchissement en temps réel qui atteint 4,5 millions d’acquisitions par seconde ce qui offre l’opportunité de visualiser davantage de détails sur les signaux et les événements peu fréquents. Ils disposent en standard du déclenchement numérique. Ces instruments sont pourvus d’un écran tactile full-HD de 13,3 pouces et se pilotent via la même interface d’utilisation que les familles RTO et RTP.
Ils peuvent être équipés en option de fonctionnalités avancées (MSO avec 16 entrées logiques, décodage et déclenchement des protocoles bus séries secteurs automoblie et aérospatial, bande passante évolutive, générateur arbitraire 2 voies 100 MHz,...).

PRINCIPALES CARACTÉRISTIQUES :

• 4 voies analogiques 200 MHz à 1,5 GHz
• 16 entrées logiques (option)
• Profondeur mémoire : jusqu'à 400 Mpts par voie en standard
• Fréquence d'échantillonnage : jusqu'à 2,5 Géch/s
• Rafraîchissement jusqu'à 4,5 millions de formes d'onde par seconde
• Résolution verticale : 12 bits (18 bits en mode haute résolution)
• Sensibilité : 500 µV/div à 10 V/div
• Base de temps : 200 ps/div à 10 000 s/div
• Large écran tactile 13,3'' (1920 x 1080 pixels)
• Bouton d'accès rapide aux fonctions
• Déclenchements évolués
• Fonctions mathématiques avec FFT
• Mesures automatiques avec curseurs
• Générateur de fonctions arbitraires 100 MHz 2 voies (option)
• Analyse de réponse en fréquence (option)
• Déclenchement et décodage bus série (option)
- I2C, SPI, UART/RS232/RS485, CAN,CAN-FD, CAN-XL LIN, MIL-STD-1553, ARINC-429

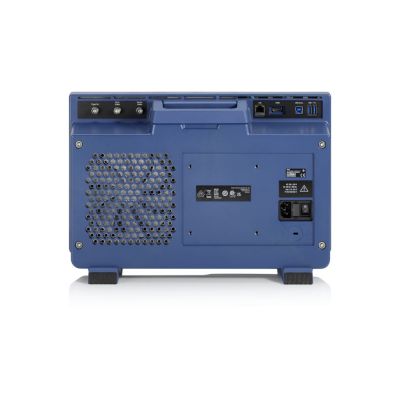

• Ethernet, HDMI, 3x USB 3.0, 2x USB 2.0, 1x USB device port
• Conforme norme de montage support mural VESA 100x100
