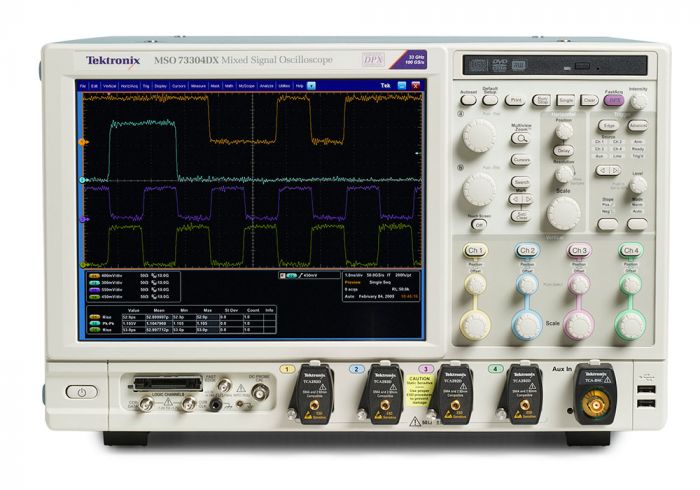

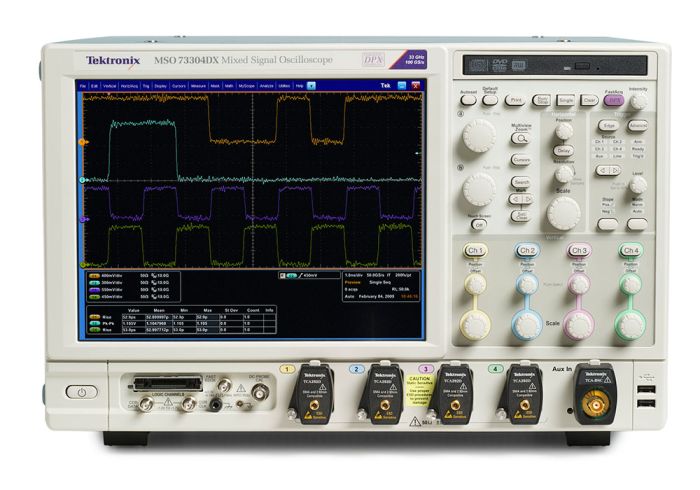

MSO72504DX | Oscilloscope numérique mixte 4 voies 25 GHz
TEKTRONIX
Disponibilité : Ce produit est en cours d'approvisionnement. Vous pouvez l'ajouter dans votre panier afin d'effectuer une demande de devis et connaître son délai de livraison.
380 400,00 € 317 000,00 €
Les ingénieurs doivent pouvoir compter sur un oscilloscope depuis le cycle de
conception, en passant par le prototypage, jusqu’au test de production. Le
MSO 72504 DX possède des capacités uniques combinées avec des performances d’acquisition de signal exceptionnelles, qui vous permettent de réaliser plus rapidement toutes vos mesures.
conception, en passant par le prototypage, jusqu’au test de production. Le
MSO 72504 DX possède des capacités uniques combinées avec des performances d’acquisition de signal exceptionnelles, qui vous permettent de réaliser plus rapidement toutes vos mesures.
Rubriques associées
Nombre de voies : 4 + 16 voies logiques
Bande passante : 25 GHz
Fréquence d'échantillonnage : 50 Géch/s en temps réel
Profondeur mémoire max. : 62 500 000 points
Sensibilité : 6,25 mV à 600 mV/div (< 18 GHz)
Base de temps : 10 ps/div à 1 000 s/div
Affichage couleur 307 mm
Déclenchements évolués
Fonctions mathématiques et FFT
53 mesures automatiques
Interfaces USB, IEEE488-2, Ethernet, vidéo
Bande passante : 25 GHz
Fréquence d'échantillonnage : 50 Géch/s en temps réel
Profondeur mémoire max. : 62 500 000 points
Sensibilité : 6,25 mV à 600 mV/div (< 18 GHz)
Base de temps : 10 ps/div à 1 000 s/div
Affichage couleur 307 mm
Déclenchements évolués
Fonctions mathématiques et FFT
53 mesures automatiques
Interfaces USB, IEEE488-2, Ethernet, vidéo
| Fonctions supplémentaires | Système Windows 7 processeur Intel 3 GHz mémoire 8 Gb disque dur de |
|---|---|
| Fonctions supplémentaires (suite) | Interfaces de la face avant : entrée déclenchement auxiliaire sortie de calibration de sonde USB |
| Fonctions supplémentaires (suite) | Connecteur SMA (horloge et données de recouvrement) |
| Type d'affichage | Affichage couleur XGA 307 mm |
| Nombre de voies | 4 |
| Nombre de voies logiques / numériques | 16 |
| Bande passante | 25 GHz |
| Echantillonnage par voie | 50 Géch/s |
| Profondeur mémoire par voie | 62500000 points |
| Sensibilité min. | 6.25 mV/div |
| Sensibilité max. | 600 mV/div |
| Base de temps min. | 10 ps/div |
| Base de temps max. | 1000 s/div |
| Résolution verticale | 8 bit |
| Nombre de mesures automatiques | 53 |
| Types d'interfaces | USB / IEEE488-2 / Ethernet / Vidéo |
| Alimentation | 100 à 240 V - 50 à 60 Hz et 115 V - 400 Hz |
| Dimensions | 451 x 298 x 490 mm |
| Poids | 24 kg |
| Livré avec | Un capot de protection une souris un clavier 4 adaptateurs TekConnect / 2 92 mm un adaptateur BNC / TekConnect un adaptateur DVI / VGA un ensemble d’accessoires un fichier PDF de procédure de vérification de performances un certifi |
| Livré avec (suite) | Calibration un cordon d’alimentation et une notice d’utilisation |
| Garantie | 12 mois |
