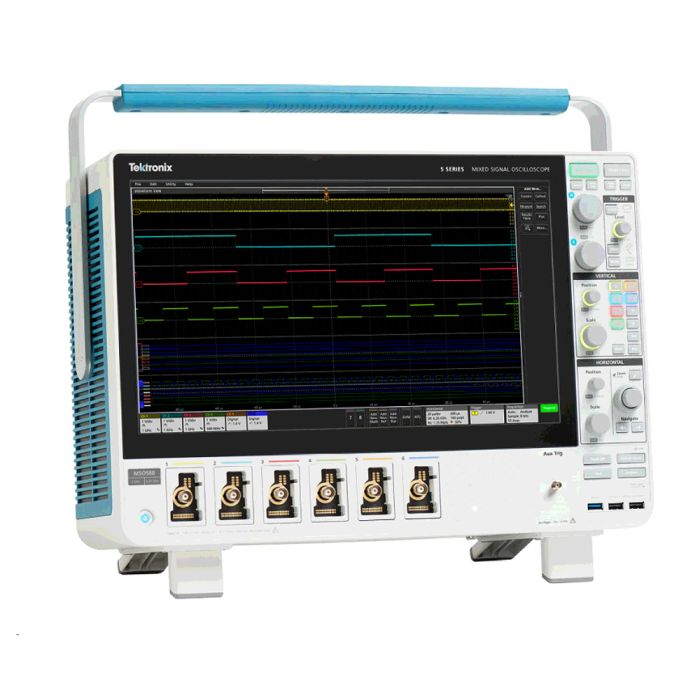

MSO56B-5-BW-2000 | Oscilloscope Tektronix MSO56B, 6 voies 2 GHz, 12 bits, écran tactile 15.6'', signaux mixtes
TEKTRONIX
Disponibilité : Ce produit est en cours d'approvisionnement. Vous pouvez l'ajouter dans votre panier afin d'effectuer une demande de devis et connaître son délai de livraison.
58 320,00 € 48 600,00 €
L' oscilloscope MSO56B de bande passante 2 GHz avec 6 voies d'entrées indépendantes permet de visualiser avec une grande lisibilité des signaux de systèmes complexes sur un large écran graphique couleur haute résolution 15,6'' (1920 x 1 080 pixels). Grâce à la technologie FlexChannel qui offre une grande flexibilité, chaque voie peut être configurée en entrée analogique ou logique (8 bits). Chaque forme d'onde peut aussi être affichée individuellement avec sa propre échelle. L'oscilloscope est rapide à prendre en main grâce à son interface utilisateur à écran tactile très conviviale et intuitive. Le taux de rafraîchissement de l'écran très élevé, supérieur à 500 000 formes d'ondes par seconde, offre la possibilité de visualiser des phénomènes intermittents sur les systèmes numériques. De nombreuses options étendent les fonctionnalités de l'appareil vers l'analyse de spectre, de puissance ou de protocoles séries. La sécurité des données est assurée avec un SSD amovible.
Rubriques associées
• Bande passante : 2 GHz
• 6 voies d'entrées FlexChannel
• Jusqu'à 48 voies numériques (avec sondes TLP058 en option)
• Large écran tactile 15,6'' (1920 x 1080 pixels)
• Sécurité des données avec SSD amovible
• Zoom numérique par pincement et balayage
• Fréquence d'échantillonnage de 6,25 Géch / s sur toutes les voies
• Profondeur mémoire : 62,5 Mpoints en standard (en option 500 Mpoints)
• Taux de rafraîchissement : > 500 000 formes d'ondes / seconde
• Résolution verticale 12 bits (jusqu'à 16 bits en mode HR)
• 36 mesures automatiques avec FFT
• Interfaces Ethernet LXI, USB Device/Host, DVI-D, VGA
• Contrôle à distance par navigateur Web
• Multimètre numérique RMS AC+DC 4 digits
• Fréquencemètre / Compteur numérique 8 digits
• Entrée auxiliaire de déclenchement en standard
• Analyse de puissance automatisée (option)
• Analyse de spectre Spectrum View" (option)
• Analyse et décodage bus séries multiprotocole (option)
• Test de conformité automatique Ethernet (option)
• Analyses avancées de la gigue et de l'oeil (option)
• Générateur de fonctions arbitraires 100 MHz (option)
• Système d'exploitation Windows 10 (option)
• 6 voies d'entrées FlexChannel
• Jusqu'à 48 voies numériques (avec sondes TLP058 en option)
• Large écran tactile 15,6'' (1920 x 1080 pixels)
• Sécurité des données avec SSD amovible
• Zoom numérique par pincement et balayage
• Fréquence d'échantillonnage de 6,25 Géch / s sur toutes les voies
• Profondeur mémoire : 62,5 Mpoints en standard (en option 500 Mpoints)
• Taux de rafraîchissement : > 500 000 formes d'ondes / seconde
• Résolution verticale 12 bits (jusqu'à 16 bits en mode HR)
• 36 mesures automatiques avec FFT
• Interfaces Ethernet LXI, USB Device/Host, DVI-D, VGA
• Contrôle à distance par navigateur Web
• Multimètre numérique RMS AC+DC 4 digits
• Fréquencemètre / Compteur numérique 8 digits
• Entrée auxiliaire de déclenchement en standard
• Analyse de puissance automatisée (option)
• Analyse de spectre Spectrum View" (option)
• Analyse et décodage bus séries multiprotocole (option)
• Test de conformité automatique Ethernet (option)
• Analyses avancées de la gigue et de l'oeil (option)
• Générateur de fonctions arbitraires 100 MHz (option)
• Système d'exploitation Windows 10 (option)
| Type d'affichage | Ecran HD 15 6'' (1 920 x 1 080) tactile |
|---|---|
| Nombre de voies | 6 |
| Nombre de voies logiques / numériques | 48 |
| Bande passante | 2 GHz |
| Echantillonnage par voie | 6.25 Géch/s |
| Profondeur mémoire par voie | 62500000 points |
| Sensibilité min. | 500 µV/div |
| Sensibilité max. | 10 V/div |
| Base de temps min. | 200 ps/div |
| Base de temps max. | 1000 s/div |
| Résolution verticale | 12 bit |
| Nombre de mesures automatiques | 36 |
| Types d'interfaces | USB DVI-D VGA HDMI Ethernet (compatible LXI) |
| Alimentation | 100 à 240 V / 50 à 60 Hz et 115 V / 400 Hz |
| Dimensions | 454 x 309 x 204 mm |
| Poids | 11.4 kg |
| Livré avec | 6 sondes passives un capot de protection une souris un rapport de test un cordon d’alimentation et une notice d’utilisation |
| Garantie | 36 mois |
