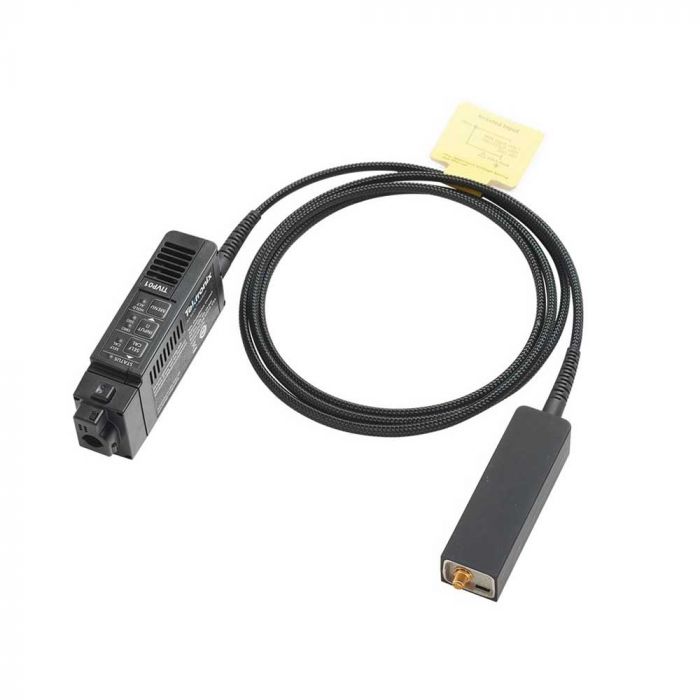

ISOVU-GEN2 | Sondes différentielles isolées jusqu'à ±2500 V, tension mode commun 60 kV, TRMC 160 dB
TEKTRONIX
Disponibilité : Ce produit est disponible sur devis uniquement. Vous pouvez l'ajouter dans votre panier afin d'effectuer une demande de devis.
Les sondes différentielles IsoVu-Gen2 TIVP fournissent des mesures différentielles précises à ± 2500 V sur des tensions de référence allant jusqu'à ± 60 kV à 100 V / ns ou plus.
Elles peuvent être utilisées avec les oscilloscopes Tektronix séries MSO4, MSO5 et MSO6.
Elles sauront se rendre indispensable pour effectuer des mesures flottantes sur les systèmes de conversion d'énergie notamment sur des systèmes non mis à la terre utilisant par exemple des composants SiC et GaN qui génèrent des fréquences et des vitesses de commutation très élevées. De forme compacte, les sondes IsoVu-Gen2 facilitent en plus les mesures sur des points difficiles d'accès.
Elles offrent un excellent taux de réjection de mode commun (TRMC) stable sur une bande passante élevée et une large plage dynamique. Les sondes IsoVu-Gen2 assurent en plus une isolation galvanique entre le système sous test et l'oscilloscope en utilisant une technologie électro-optique brevetée pour capturer les signaux et alimenter les sondes sans avoir besoin d'une connexion électrique avec l'oscilloscope. L'utilisation de câbles optiques autorise de grandes longueurs de câble et rend les sondes largement immunisées contre les perturbations électromagnétiques.
Applications :
• Conceptions de pont demi / complet utilisant SiC ou GaN, FET ou IGBT
• Mesures flottantes
• Conception de convertisseur de puissance
• Évaluation des appareils électriques
• Conception d'alimentation à découpage
• Conception d'onduleur
• Conception d'entraînement moteur
• Conception de ballast électronique
• Dépannage EMI et ESD
• Mesures de shunt de courant
Elles peuvent être utilisées avec les oscilloscopes Tektronix séries MSO4, MSO5 et MSO6.
Elles sauront se rendre indispensable pour effectuer des mesures flottantes sur les systèmes de conversion d'énergie notamment sur des systèmes non mis à la terre utilisant par exemple des composants SiC et GaN qui génèrent des fréquences et des vitesses de commutation très élevées. De forme compacte, les sondes IsoVu-Gen2 facilitent en plus les mesures sur des points difficiles d'accès.
Elles offrent un excellent taux de réjection de mode commun (TRMC) stable sur une bande passante élevée et une large plage dynamique. Les sondes IsoVu-Gen2 assurent en plus une isolation galvanique entre le système sous test et l'oscilloscope en utilisant une technologie électro-optique brevetée pour capturer les signaux et alimenter les sondes sans avoir besoin d'une connexion électrique avec l'oscilloscope. L'utilisation de câbles optiques autorise de grandes longueurs de câble et rend les sondes largement immunisées contre les perturbations électromagnétiques.
Applications :
• Conceptions de pont demi / complet utilisant SiC ou GaN, FET ou IGBT
• Mesures flottantes
• Conception de convertisseur de puissance
• Évaluation des appareils électriques
• Conception d'alimentation à découpage
• Conception d'onduleur
• Conception d'entraînement moteur
• Conception de ballast électronique
• Dépannage EMI et ESD
• Mesures de shunt de courant
Rubriques associées
• Bandes passantes : 200 MHz (TIVP02), 500 MHz (TIVP05) et 1 GHz (TIVP1)
• Tension d'entrée différentielle : ±5V à ±2500 V
• Temps de montée : 2 ns, 450 ps et 850 ps
• Taux de réinjection : 160 dB de DC à 1 MHz, 80 dB à 1 GHz
• Impédance d'entrée : 50 Ω à 40 MΩ
• Tension d'entrée différentielle : ±5V à ±2500 V
• Temps de montée : 2 ns, 450 ps et 850 ps
• Taux de réinjection : 160 dB de DC à 1 MHz, 80 dB à 1 GHz
• Impédance d'entrée : 50 Ω à 40 MΩ
