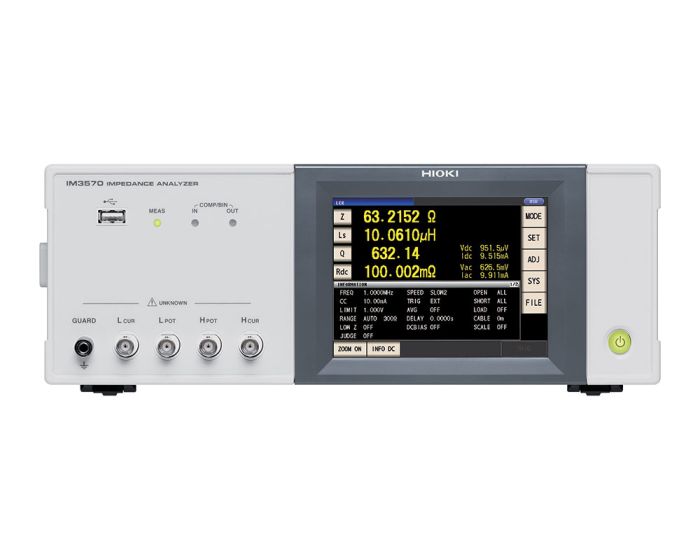

HI-IM3570 | Analyseur d'impédance 4 Hz à 5 MHz

Le nouvel analyseur d'impédance IM3570 rassemble un compteur LCR et un analyseur d'impédance capable de mesurer des fréquences de 4 Hz à 5 MHz et des niveaux de signal de test de 5 mV à 5 V en un seul instrument de mesure. Les capacités avancées incluent mesure LCR avec signaux AC, mesure de résistance avec courant continu (Rdc), et mesure de balayage qui change continuellement la fréquence de mesure et la mesure niveau.
Le IM3570 facilite la mesure continue à grande vitesse sous différentes conditions et modes de mesure, de sorte que les lignes d'inspection qui jusqu'à présent requéraient plusieurs instruments de mesure peuvent être équipés d'un seul appareil.

Principales caractéristiques :

- Mesure LCR, mesure DCR, mesure de balayage, mesure continue
- Test à grande vitesse, atteignant des vitesses maximales de 1,5 ms (1 kHz) et 0,5 ms (100 kHz) en mode LCR
- Précision de base élevée : ± 0,08% sur le paramètre Z
- Test des caractéristiques de résonance des éléments piézoélectriques, mesure C-D et faible ESR des condensateurs polymères fonctionnels, mesure DCR et L-Q des inductances (bobines et transformateurs)

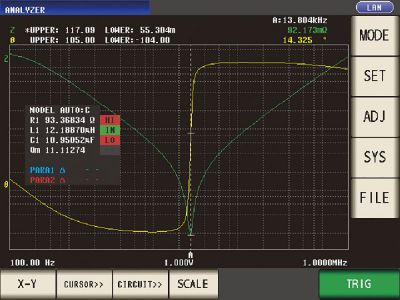

- Balayages de fréquence, balayages de niveau et mesures d'intervalle de temps en mode analyseur
