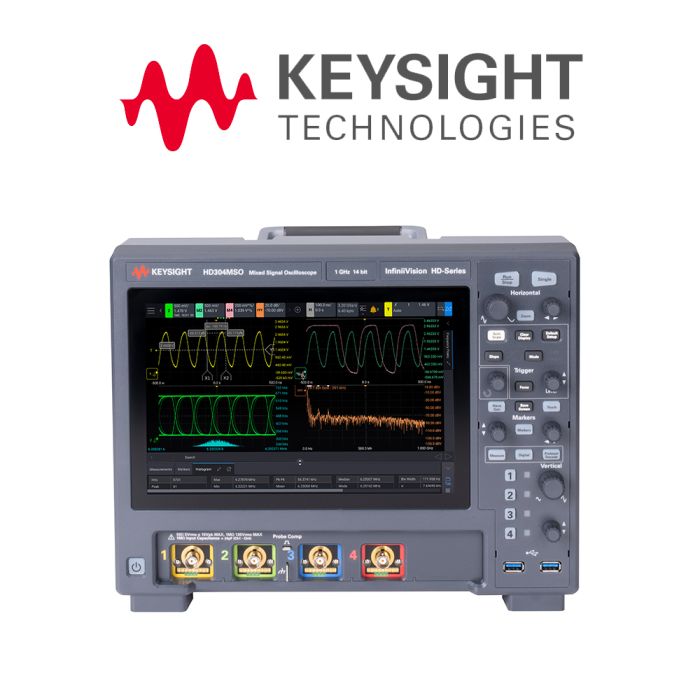

HD3-SERIE | Oscilloscopes KEYSIGHT série HD3, 2 ou 4 voies, 200 MHz à 1 GHz, 14 bits, écran tactile 10.1''
KEYSIGHT
Disponibilité : Ce produit est disponible sur devis uniquement. Vous pouvez l'ajouter dans votre panier afin d'effectuer une demande de devis.

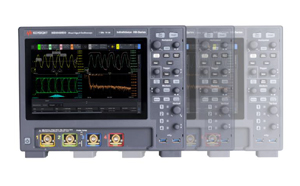

Nouvelle série oscilloscopes InfiniiVison HD3
OFFRE DE LANCEMENT
►Option gratuite extension mémoire à 100 Mpts/voie
Offre valable jusqu'au 31 décembre 2024
L'oscilloscope InfiniiVision série HD3 permet de capturer de petits signaux avec une grande précision grâce à son convertisseur CAN 14 bits et à son faible bruit de fond inférieur à 50 µVrms (2 mV/div, 50Ω, 1 GHz). Avec un taux de mise à jour des formes d'ondes atteignant 1 300 000 par seconde et un déclenchement par zone, vous pouvez capturer des problèmes et des anomalies auparavant insaisissables. Le HD3 offre une résolution verticale quatre fois supérieure à celle des oscilloscopes classiques de 12 bits (16 384 niveaux au lieu de 4 096). La nouvelle fonctionnalité puissante "Fault Hunter" intégrée au HD3 permet d'automatiser le débogage. Le HD3 est simple d'utilisation grâce à son écran tactile de 10,1 pouces et ses touches d'accès rapide aux fonctions.
Rubriques associées
• Voies analogiques : 2 ou 4
• Bande passante : 200, 350, 500 MHz ou 1 GHz, extensible
• 16 entrées logiques (Sonde en option HD3MSO)
• Profondeur mémoire : 20 Mpts par voie en standard
- Extensible à 50 Mpts (HD3MEM-050) ou 100 Mpts (HD3MEM-100)
• Taux d'échantillonnage : 3,2 Géch/s sur chaque canal
• Rafraîchissement jusqu'à 1 300 000 formes d'onde par seconde
• Analyse des signaux avec une précision élevée
- Résolution verticale : 14 bits, jusqu'à 16 en mode haute résolution
- ENOB 10,4 bits (20 MHz / 50 Ω)
- Bruit de fond plancher inférieur à 50 µVrms (2 mV/div, 50Ω, 1 GHz)
• Sensibilité : 500 µV/div à 10 V/div (1 MΩ)
• Base de temps : 500 ps/div à 50 s/div
• Large écran tactile 10,1'' (1280 x 800 pixels)
- Affichage multivue
• Déclenchements évolués avec fonction zone
• Déclenchement et décodage bus série
- I2C, SPI, UART/RS232/RS485 (HD3EMBA)
- CAN, CAN FD, CAN XL, LIN (HD3AUTA)
• Fonction débogage automatique "Fault Hunter"
• Fonctions mathématiques avec FFT
• Mesures automatiques avec curseurs
• Test de masques
• Générateur de fonctions arbitraires 100 MHz (HD3WAVEGEN)
- Analyse de réponse en fréquence (Diagramme de Bode)
• Compteur / Multimètre
• Interfaces Ethernet, 1x USB 2.0, 2x USB 3.0 host ports, DVI vidéo out
• Bande passante : 200, 350, 500 MHz ou 1 GHz, extensible
• 16 entrées logiques (Sonde en option HD3MSO)
• Profondeur mémoire : 20 Mpts par voie en standard
- Extensible à 50 Mpts (HD3MEM-050) ou 100 Mpts (HD3MEM-100)
• Taux d'échantillonnage : 3,2 Géch/s sur chaque canal
• Rafraîchissement jusqu'à 1 300 000 formes d'onde par seconde
• Analyse des signaux avec une précision élevée
- Résolution verticale : 14 bits, jusqu'à 16 en mode haute résolution
- ENOB 10,4 bits (20 MHz / 50 Ω)
- Bruit de fond plancher inférieur à 50 µVrms (2 mV/div, 50Ω, 1 GHz)
• Sensibilité : 500 µV/div à 10 V/div (1 MΩ)
• Base de temps : 500 ps/div à 50 s/div
• Large écran tactile 10,1'' (1280 x 800 pixels)
- Affichage multivue
• Déclenchements évolués avec fonction zone
• Déclenchement et décodage bus série
- I2C, SPI, UART/RS232/RS485 (HD3EMBA)
- CAN, CAN FD, CAN XL, LIN (HD3AUTA)
• Fonction débogage automatique "Fault Hunter"
• Fonctions mathématiques avec FFT
• Mesures automatiques avec curseurs
• Test de masques
• Générateur de fonctions arbitraires 100 MHz (HD3WAVEGEN)
- Analyse de réponse en fréquence (Diagramme de Bode)
• Compteur / Multimètre
• Interfaces Ethernet, 1x USB 2.0, 2x USB 3.0 host ports, DVI vidéo out
