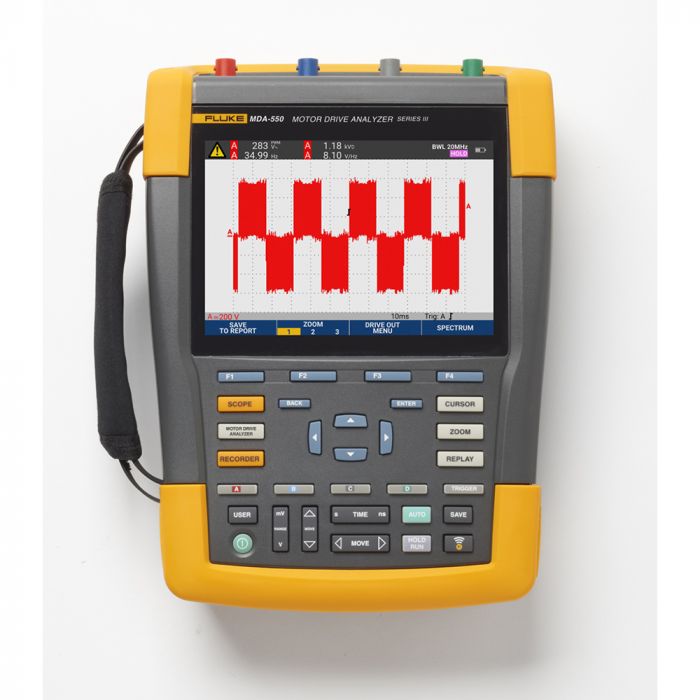

FLUKE-MDA-550-III | Analyseur de variateurs de vitesse, 4 voies, 500 MHz

L'analyseur Fluke MDA-550 série III est conçu pour faciliter le dépannage des systèmes de contrôle des moteurs électriques avec variateurs de vitesse en triphasé ou monophasé. Les informations à l'écran et les instructions de configuration étape par étape facilitent la configuration de l'analyseur et les raccordements électriques. Ses quatre voies d'entrées sont isolées indépendamment jusqu'à 1 000 V ce qui sécurise et simplifie grandement les prises de mesures. Cela permet de capturer toutes les signaux utiles à chaque étage critique du variateur, de l'entrée à la sortie en passant par le bus DC et à l'arbre moteur lui-même.

PRINCIPALES CARACTÉRISTIQUES :
• Mesure et analyse les principaux signaux du système de contrôle du moteur électrique
- Entrée variateur (tension et courant, déséquilibre des tensions et courants, harmoniques tension et courant)
- Bus DC du variateur (niveau de tension, ondulation de tension)
- Sortie du variateur (tension et courant, modulation de tension, analyse spectrale par FFT, déséquilibre tension et courant)
- Entrée du moteur
- Arbre moteur (détection des courants d'amorçage)
• Procédures de test prédéfinies avec visualisation graphique des raccordements
• Création rapide de rapport de test
• 4 voies d'entrées flottantes isolées indépendantes jusqu'à 1 000 V
• Bande passante : 500 MHz par voie
• Résolution verticale : 8 bits
• Jusqu'à 10 000 points par voie en mode oscilloscope
• Mode défilement (ScopeRecord)
• Mode enregistreur (TrendPlot)
• Capture, affichage et analyse automatique des formes d'ondes complexes
• Catégorie d'installation 1000 V CAT III / 600 V CAT IV
• Degré de protection poussières et eau IP51
• Horloge en temps réel
• Jusqu'à 7 heures d'autonomie sur batterie BP291
• Large écran couleur LCD haute lisibilité (133 x 90 mm) 1 120 x 765 pixels
• Interfaces Wi-Fi et USB
• Logiciel d'archivage, de documentation et d'analyse des données FlukeView
