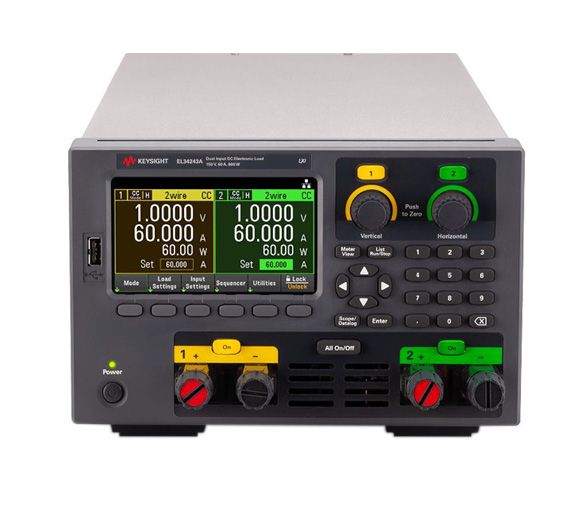

EL34243A | Charge électronique 2 voies DC 150 V, 60 A, 300 W, USB/LAN

La charge électronique programmable 2 voies EL34243A de Keysight Technologies est capable de gérer dans un format compact une puissance jusqu'à 600 W et dispose d'un voltmètre et d'un ampèremètre entièrement intégrés pour mesurer simultanément la tension et le courant de l'appareil testé (DUT).
Elle peut enregistrer en continu la tension, le courant et l'énergie dans un fichier de données sous forme de fichier .CSV en mémoire interne ou externe sur clé USB.
Il est possible de tester la réponse transitoire de la source d'alimentation sous test avec un profil de charge dynamique. La fonction d'oscilloscope intégrée numérise la tension et le courant et affiche les résultats, tout comme un oscilloscope. Cette fonction d'oscilloscope intégrée élimine le besoin de shunts de courant externes ou de sondes de courant. Cette fonction réduit considérablement la complexité de la configuration des mesures et fournit des mesures précises et entièrement spécifiées.
Le connexion au DUT peut se faire en 4 fils pour éliminer les chutes de tension causées par les câbles.
Elle dispose des interfaces USB, LAN et GPIB (option) et est entièrement programmable avec des commandes SCPI.

La charge électronique EL34143A se révelera indispensable pour vérifier la conception des blocs d'alimentation, des batteries, des modules de batterie, des panneaux solaires, des pilotes de LED et des convertisseurs de puissance. Il est aussi facile de caractériser des composants semi-conducteurs à large bande interdite tels que MOSFET et IGBT.

Principales caractéristiques :

- Charge électronique 12 voies 150 V, 60 A, 300 W
Connection en parallèle : 120 A / 600 W au total
- Voltmètre et ampèremétre intégrés
- Mesure à 4 fils
- Enregistreur de données en tension, courant et puissance
Mémoire interne ou externe sur clé USB
Format de fichier csv. pour analyse ultérieure
- Visualisation des formes d'ondes (mode oscilloscope)
- Afficheur graphique couleur LCD 4,3''
- Modes de fonctionnement CC/CV/CR/CP
- Vitesse de balayage programmable
- Contrôle de la température interne avec ventilateur
- Protection contre les surtensions, surintensité et surchauffe
- Interfaces Ethernet (LXI), USB et GPIB (option)

Applications typiques :

- Test d'alimentation
- Caractérisation de la décharge de la batterie
- Test des convertisseurs DC-DC et AC-DC
- Caractérisation des cellules solaires
- Mesures de piles à combustible
- Test du pilote de lumière LED
- Test de chargeur électronique grand public
- Simulation de la charge utile
- Test du circuit intégré de gestion de l’alimentation «PMIC»
