DV-CAT-HKIT | Kit analyseur de disjoncteurs portable CAT-H

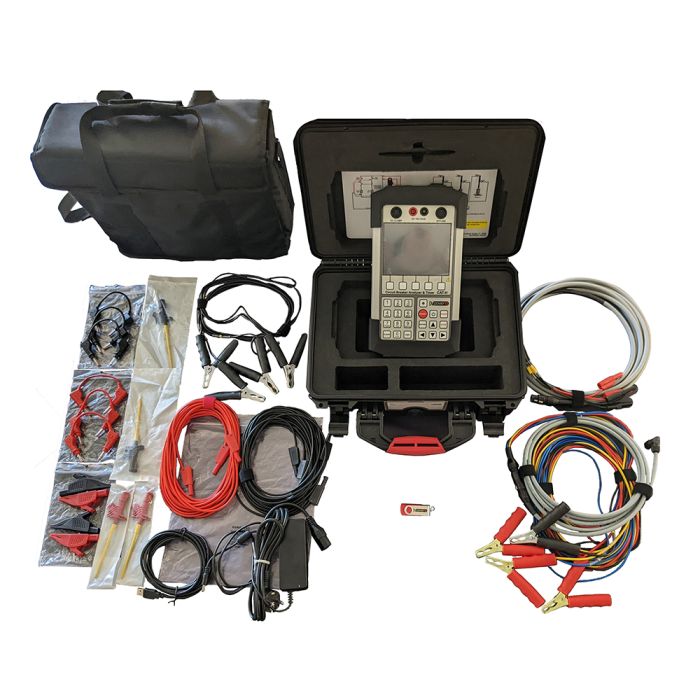

Kit comprenant :

1x CATH000-N-00 [Analyseur de disjoncteurs portable, câble USB, crayon touche résistive, logiciel DV-WIN, valise de transport ]

1x PWR-ADP5A-EU [Un adaptateur secteur 12 V / 5 A]

1x CMP-08-SETA1 [Jeu de câbles pour contacts principaux 8 m avec pinces crocodiles (A1)]

1x MC-CG-0302A1 [Raccordement des contacts principaux 3 x 1 m et câble de masse 2 m avec pinces crocodiles (A1)]

1x CO-05-00C5B1 [Câble de commande bobine 5 m avec fiches bananes (Contrôle tripolaire - 2 canaux bobine)]

1x C2-05-02BPBP [Un jeu de câble d'alimentation bobine 2 x 5 m 2,5 mm2 avec fiches bananes]

2x TESTPR-GJ-R0 [Sonde de test avec grippe-fils rouge]

2x TESTPR-GJ-B0 [Sonde de test avec grippe-fils noir]

3x JCR-15-2REBP [Cordon de jonction 1 x 30 cm 2,5 mm2 avec prise banane à isolation retractable rouge]

3x JCB-15-2REBP [Cordon de jonction 1 x 30 cm 2,5 mm2 avec prise banane à isolation retractable noir]

2x DOLPIN-CL-B0 [Pince crocodile noire]

2x DOLPIN-CL-R0 [Pince crocodile rouge]

1x S2-05-02BPBP [Jeu de câble tension sense 2 x 5 m 2,5 mm2 avec fiches bananes]

1x CABLE-BAG-00 [sacoche de transport]

• Mesure de temps et du courant de bobine

• Commande de bobine de déclenchement et de fermeture

• Facile à utiliser

• Écran couleur tactile 145 mm (5.7'')

• Affichage graphique pour une interprétation facile

- Analyse des résultats d’essais sur site

- superposition de jusqu’à 4 graphiques

• Design portable et ergonomique (1,6 kg)

• Alimentation par batterie interne (jusqu’à 8 heures)

Applications :

• Mesure de temps de jusqu’à 3 contacts principaux, des contacts de pré-insertion (1 chambre de coupure par phase) et des contacts auxiliaires

• Mesure et des résistances de pré-insertion

• Mesure du temps de rebond des contacts principaux

• Évaluation de synchronisation entre les pôles du disjoncteur

• Mesure et affichage graphique du courant des bobines

• Actuation des bobines de déclenchement et d’ouverture (intégré sur CAT-H)

• Évaluation de l'état de la batterie du poste en affichant la valeur numérique et graphique de tension
