DRTS-SERIE | Systèmes automatiques de test de relais de protection

La série des DRTS de ISA est conçue pour satisfaire tous les besoins concernant la mise en service et la maintenance des sous-stations et les tests des relais de protection, compteurs, convertisseurs et qualimètres. 4 modèles sont disponibles pour répondre à toutes les configurations possibles de tests de n’importe quel type de relais même les anciens relais électromécaniques. Les DRTS ne se différencient que par leur nombre de générateurs qui peuvent générer en simultané. Le système de mesure intègre également le protocole CEI 61850 pour tester les relais disposant d’un port de communication Ethernet (relais numériques). L’équipement a été conçu pour être utilisé en premier lieu avec la commande locale présente sur la face avant de l’équipement. La commande locale se compose d’un large écran graphique couleur, clavier alphanumérique et touches de raccourci.
Une commande avec PC portable et la logiciel TDMS est aussi disponible par le port USB ou Ethernet. Le logiciel TDMS offre une interface simple, visuel et générique. Les données des protections testées ainsi que les résultats des tests sont sauvegardés dans la base de données TDMS pour une analyse historique des résultats.

PRINCIPALES CARACTÉRISTIQUES :

• Système de test pour tout type de relais:
- électromécanique, électronique, numérique et CEI 61850
• Commande locale simple d'utilisation
- Large écran graphique couleur 5,7'' (320 x 240 pixels)
- Clavier alphanumérique
- Touches d'accès rapide aux fonctions
• 4 modèles disponibles DRTS 66 / DRTS 64 / DRTS 34 / DRTS 33
• Haute précision: inférieure à 0,05 %
• Gestion de la norme CEI 61850
• Interfaces de communication USB et Ethernet en face avant
• Port pour clef USB en face avant
• Synchronisation avec GPS et IRIG-B
• Jusqu'à 2000 résultats de test sauvegardé en mémoire interne
• Gestion des tests et données avec suite logiciel TDMS
• Bibliothèque de relais des principaux fabricants
• Haute qualité, sécurité et fiabilité

Modèles disponibles :

DRTS 66 : 6 courants, 6 tensions et une tension VDC
6x 32 A, 3x 64 A, 1x 128 A / 6x 430 VA, 3x 860 VA, 1x 1000 VA

DRTS 64 : 6 courants, 4 tensions et une tension VDC
6x 32 A, 3x 64 A, 1x 128 A / 6x 430 VA, 3x 860 VA, 1x 1 000 VA

DRTS 34 : 3 courants, 4 tensions et une tension VDC
3x 32 A, 1x 96 A / 3x 430 VA, 1x 1000 VA

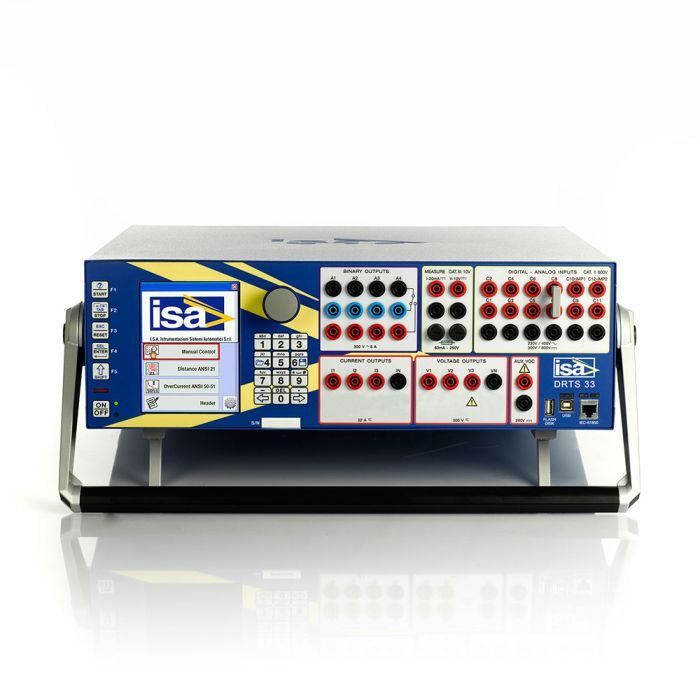

DRTS 33 : 3 courants, 3 tensions et une tension VDC
3x 32 A, 1x 96 A / 3x 420 VA, 1x 1000 VA

Types de relais :

• Relais de transmission
• Relais de distribution
• Relais de réseau intelligent
• Relais monophasés
• Relais triphasés
• Relais multiphasés
• Relais à forte charge
• Relais de faible puissance
• Relais à courant continu
• Compteurs d'énergie
• Transducteurs
• Qualimètres
