CBA3000-SERIE | Analyseurs de disjoncteurs HT jusqu'à 6 chambres, test double terre (BSG) pour PSEM
ISA
Disponibilité : Ce produit est disponible sur devis uniquement. Vous pouvez l'ajouter dans votre panier afin d'effectuer une demande de devis.

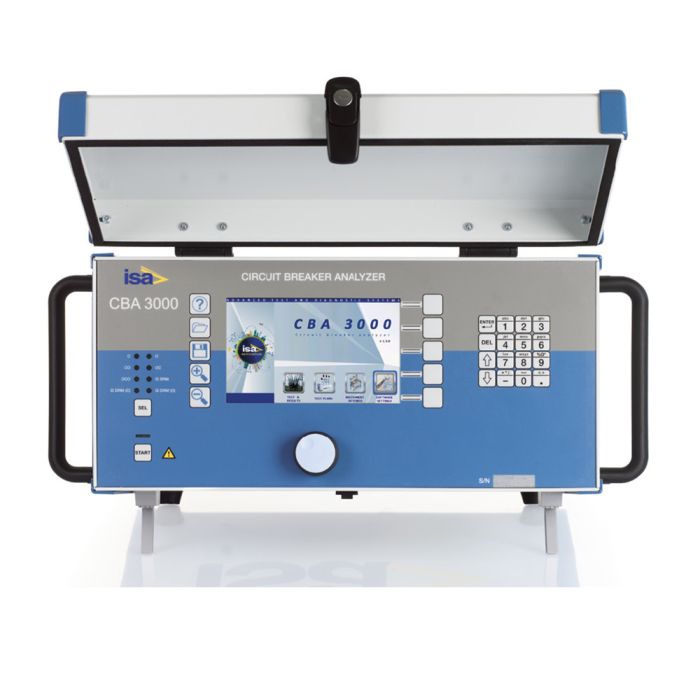

Le CBA3000 de ISA est un équipement de test des temps de fonctionnement de disjoncteurs HTB et HTA qui intègre en option un ou trois micro-ohmmètres. Il permet d’effectuer des mesures et tests de temporisation, l’analyse de la vitesse et du mouvement, la mesure multiple et simultanée des résistances statique et dynamique, des tests avec les deux extrémités mises à la terre (méthode BSG) pour les postes PSEM, des tests de condition minimale de tension, et bien plus encore. Toutes ces fonctions sont intégrées dans un seul instrument, léger, et ne nécessitant pas de connexions supplémentaires à des modules externes.
Le CBA3000 a été conçu pour garantir des tests sûrs et fiables en environnement électromagnétique perturbé typique des postes HT/MT et des centrales électriques.
Il permet d'éditer rapidement des rapports de tests. Il est livré avec le logiciel TDMS qui permet l'analyse des résultats, l’édition de rapports de tests et la définition de séquences de tests. TDMS est également une plateforme logicielle de gestion des données de test (TDMS: Test and Data Management Software) compatible avec tous les équipements ISA.
Le CBA3000 a été conçu pour garantir des tests sûrs et fiables en environnement électromagnétique perturbé typique des postes HT/MT et des centrales électriques.
Il permet d'éditer rapidement des rapports de tests. Il est livré avec le logiciel TDMS qui permet l'analyse des résultats, l’édition de rapports de tests et la définition de séquences de tests. TDMS est également une plateforme logicielle de gestion des données de test (TDMS: Test and Data Management Software) compatible avec tous les équipements ISA.
Rubriques associées
• Test complet des disjoncteurs HTA et HTB
• Version avec 1 ou 3 micro-ohmmètres 200 A DC intégrés
- Mesure statique et dynamique de la résistance de contact
- Jusqu'à 6 chambres
• Test BSG du disjoncteur pour poste PSEM
• Mesure des temps de déclenchement
- jusqu'à 24 entrées de contact
- Contacts principaux, PIR et auxilaires configurables
- Possibilité de tester un disjoncteur avec 8 chambres par phase
- Conforme à la norme CEI 62271-100
• Jusqu'à 6 commandes d'ouverture/fermeture des bobines
• Jusqu'à 8 entrées analogiques
- Tension de batterie
- Courant du moteur
- Transducteurs de pression
- Autres mesures
• Transducteurs de position
- Jusqu'à 3 entrées analogiques
- Jusqu'à 3 entrées numériques
- Analyse du mouvement et de la vitesse
• Test automatique de la bobine à manque
• Large écran graphique à très haute luminosité (152 x 92 mm / 800 x 480 pixels)
- Fonctionnement autonome – pas de connexion PC nécessaire
- Analyse et évaluation des résultats directement sur l’écran
- Fonctions zoom et curseurs
• Mémoire interne (256 Mo) :
- Jusqu’à 500 résultats de test
- Bibliothèque de séquences de test standards avec le logiciel TDMS
• Edition rapide de rapports de tests
- Imprimante interne thermique en option (largeur papier 58 mm)
• Interfaces USB et Ethernet
- Transfert de données sur clé USB possible
• Alimentation sur secteur
• Boîtier en aluminium avec couvercle amovible et poignée rabattable
Essais réalisés :
• Temps d'ouverture
• Temps de fermeture
• Discordance des pôles
• Courant de bobine
• Courant du moteur
• Analyse de la puissance du moteur
• Première ouverture du disjoncteur
• Résistance de contact Statique
• Résistance de contact Dynamique
• Analyse du mouvement
• Pression SF6
• Version avec 1 ou 3 micro-ohmmètres 200 A DC intégrés
- Mesure statique et dynamique de la résistance de contact
- Jusqu'à 6 chambres
• Test BSG du disjoncteur pour poste PSEM
• Mesure des temps de déclenchement
- jusqu'à 24 entrées de contact
- Contacts principaux, PIR et auxilaires configurables
- Possibilité de tester un disjoncteur avec 8 chambres par phase
- Conforme à la norme CEI 62271-100
• Jusqu'à 6 commandes d'ouverture/fermeture des bobines
• Jusqu'à 8 entrées analogiques
- Tension de batterie
- Courant du moteur
- Transducteurs de pression
- Autres mesures
• Transducteurs de position
- Jusqu'à 3 entrées analogiques
- Jusqu'à 3 entrées numériques
- Analyse du mouvement et de la vitesse
• Test automatique de la bobine à manque
• Large écran graphique à très haute luminosité (152 x 92 mm / 800 x 480 pixels)
- Fonctionnement autonome – pas de connexion PC nécessaire
- Analyse et évaluation des résultats directement sur l’écran
- Fonctions zoom et curseurs
• Mémoire interne (256 Mo) :
- Jusqu’à 500 résultats de test
- Bibliothèque de séquences de test standards avec le logiciel TDMS
• Edition rapide de rapports de tests
- Imprimante interne thermique en option (largeur papier 58 mm)
• Interfaces USB et Ethernet
- Transfert de données sur clé USB possible
• Alimentation sur secteur
• Boîtier en aluminium avec couvercle amovible et poignée rabattable
Essais réalisés :
• Temps d'ouverture
• Temps de fermeture
• Discordance des pôles
• Courant de bobine
• Courant du moteur
• Analyse de la puissance du moteur
• Première ouverture du disjoncteur
• Résistance de contact Statique
• Résistance de contact Dynamique
• Analyse du mouvement
• Pression SF6
