CBA1000-SERIE | Analyseurs de disjoncteurs MT 2 chambres de coupures avec micro-ohhmètre
ISA
Disponibilité : Ce produit est disponible sur devis uniquement. Vous pouvez l'ajouter dans votre panier afin d'effectuer une demande de devis.

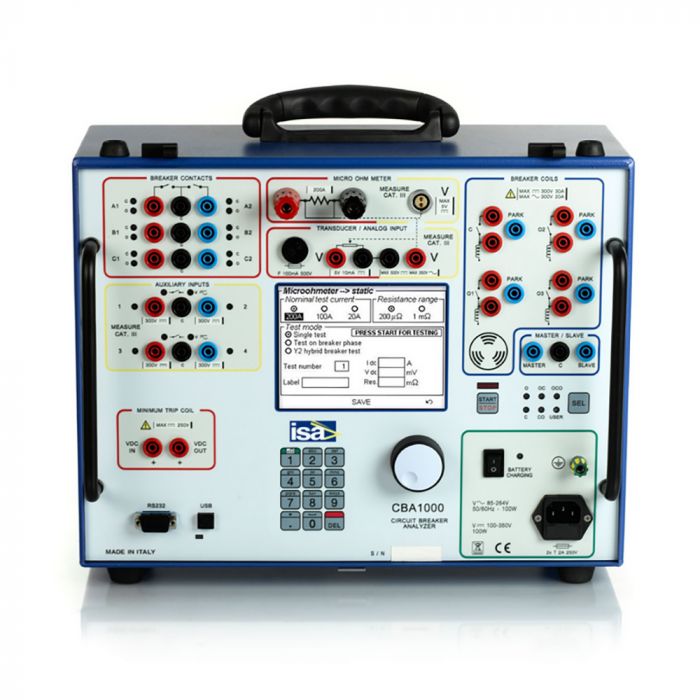

Le CBA1000 de ISA est un équipement de test des temps de fonctionnement de disjoncteurs HTa et HTB. C'est un appareil fiable et très précis pour la maintenance et la mise en service de disjoncteurs dans une sous-station moyenne ou haute tension. Il est disponible en deux versions : soit uniquement multichrono, soit multichrono et microhmmètre. Il permet d’effectuer aussi bien une mesure statique et dynamique de la résistance de contact qu’une analyse précise de vitesse, de temps et de mouvement. Le CBA 1000 a été conçu pour garantir des tests sûrs et fiables en environnement électromagnétique perturbé typique des postes HT/MT et des centrales électriques.
Le CBA1000 est un équipement autonome disposant d’un grand écran graphique à forte luminosité pour une utilisation en extérieur. Il permet d'éditer rapidement des rapports de tests (impression directe ou via logiciel). Il est livré avec le logiciel TDMS qui effectue une analyse des résultats et l’édition de rapports de test il permet aussi de définir des séquences de test. TDMS est également une plateforme logicielle de gestion des données de test (TDMS: Test and Data Management Software) compatible avec tous les équipements ISA.
Le CBA1000 est un équipement autonome disposant d’un grand écran graphique à forte luminosité pour une utilisation en extérieur. Il permet d'éditer rapidement des rapports de tests (impression directe ou via logiciel). Il est livré avec le logiciel TDMS qui effectue une analyse des résultats et l’édition de rapports de test il permet aussi de définir des séquences de test. TDMS est également une plateforme logicielle de gestion des données de test (TDMS: Test and Data Management Software) compatible avec tous les équipements ISA.
Rubriques associées
• Test complet des disjoncteurs HTB et HTA
• Version avec micro-ohmmètre 200 A DC intégré
- Mesure statique et dynamique de la résistance de contact
• Mesure des temps de déclenchement
- 6 entrées pour contacts principaux
- 6 pour contacts résistifs
- 4 entrées auxiliaires
- Conforme à la norme CEI 62271-100
• Jusqu'à 4 commandes d'ouverture/fermeture des bobines
• Jusqu'à 6 entrées analogiques
- 2 ou 4 dédiées aux courants ouverture/fermeture des bobines
- 1 pour la mesure statique et dynamique de la résistance de contact
- 1 pour la mesure de course, vitesse et tension batterie du poste
• Large écran graphique à très haute luminosité (122 x 92 mm)
- Fonctionnement autonome – pas de connexion PC nécessaire
- Analyse et évaluation des résultats directement sur l’écran
- Fonctions zoom et curseurs
• Mémoire interne :
- Jusqu’à 250 résultats de test
- 64 séquences de test prédéfinis avec le logiciel TDMS
• Edition rapide de rapports de tests
- Imprimante interne thermique en option (largeur papier 58 mm)
• Interfaces USB et RS232
• Alimentation sur secteur ou batteries rechargeables
• Boîtier en aluminium avec couvercle amovible et poignée rabattable
• Appareil qualifié RTE
Essais réalisés :
• Temps d'ouverture
• Temps de fermeture
• Discordance des pôles
• Courant de bobine
• Courant du moteur
• Résistance de contact Statique
• Résistance de contact Dynamique
• Analyse du mouvement
• Ouverture minimale de la bobine
