AFG31000 | Générateurs de fonctions arbitraires Tektronix série AFG31000 1 ou 2 voies 25 à 250 MHz
TEKTRONIX
Disponibilité : Ce produit est disponible sur devis uniquement. Vous pouvez l'ajouter dans votre panier afin d'effectuer une demande de devis.
La série des générateurs de fonctions arbitraires Tektronix AFG31000 est composée de 10 modèles à 1 ou 2 voies de 25 MHz à 250 MHz.

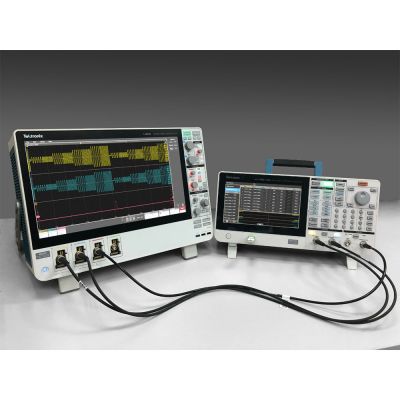

Chaque modèle dispose d'un large écran tactile de 9 pouces et d'une interface utilisateur facilitant la génération de scénarios de test de plus en plus complexes pour le débogage, le dépannage, la caractérisation et la validation des périphériques testés. La fonction InstaView autorise la surveillance et l'affichage de la forme d’onde sur le DUT sans avoir besoin de câbles ou d’instruments supplémentaires, tandis que l'outil ArbBuilder permet aux utilisateurs de créer et d’éditer des formes d’onde arbitraires directement sur l’instrument.
Le générateur offre aussi un mode avancé en option qui permet de générer plusieurs formes d'onde avec une synchronisation complexe. Vous pouvez composer une séquence de 1 à 256 formes d'onde, avec une longueur totale de forme d'onde jusqu'à 16 Mpts par voie (128 Mpts / voie en option) et définir la séquence de sortie de ces formes d'onde. Les événements de répétition, d'accès, d'attente, de saut et déclenchés sont tous pris en charge et la grande mémoire offre de l'espace pour stocker de nombreuses formes d'onde ou de longues formes d'onde.
Principales caractéristiques :
- Plage de fréquence : de 25 MHz à 250 MHz
- 1 à 2 voies
- Résolution verticale : 14 bits
- Amplitude à vide : 20 Vcc
- Fréquence d'échantillonnage : de 250 Méch/s à 2 Géch/s
- 16 Mpts de mémoire par voie en standard (en option 128 Mpts)
- Formes d'ondes : Sinus, carré, impulsion, rampe, bruit, DC, Gaussien,
Lorentz, montée et descente exponentielle, Haversine
- Modes de fonctionnement : continu, modulation, balayage et rafale
- Modulations AM, FM, PM, FSK et PWM
- Modes avancés en option : séquence, porte, déclenchement

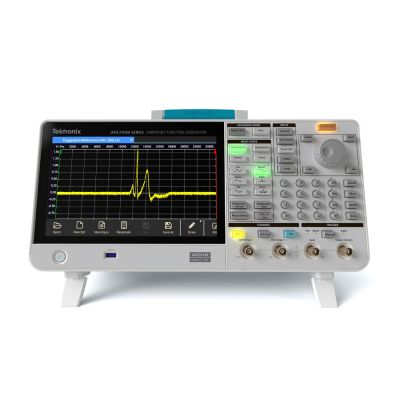

- Ecran tactile couleur 9 pouces
- Outil ArbBuilder pour la création de formes d'ondes
- Fonction Instaview pour la visualisation des formes d'ondes

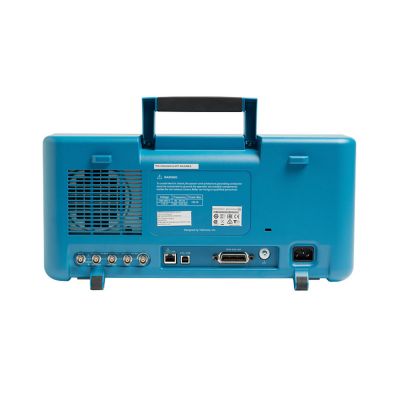

- Interfaces USB, LAN et GPIB
Chaque modèle dispose d'un large écran tactile de 9 pouces et d'une interface utilisateur facilitant la génération de scénarios de test de plus en plus complexes pour le débogage, le dépannage, la caractérisation et la validation des périphériques testés. La fonction InstaView autorise la surveillance et l'affichage de la forme d’onde sur le DUT sans avoir besoin de câbles ou d’instruments supplémentaires, tandis que l'outil ArbBuilder permet aux utilisateurs de créer et d’éditer des formes d’onde arbitraires directement sur l’instrument.
Le générateur offre aussi un mode avancé en option qui permet de générer plusieurs formes d'onde avec une synchronisation complexe. Vous pouvez composer une séquence de 1 à 256 formes d'onde, avec une longueur totale de forme d'onde jusqu'à 16 Mpts par voie (128 Mpts / voie en option) et définir la séquence de sortie de ces formes d'onde. Les événements de répétition, d'accès, d'attente, de saut et déclenchés sont tous pris en charge et la grande mémoire offre de l'espace pour stocker de nombreuses formes d'onde ou de longues formes d'onde.
Principales caractéristiques :
- Plage de fréquence : de 25 MHz à 250 MHz
- 1 à 2 voies
- Résolution verticale : 14 bits
- Amplitude à vide : 20 Vcc
- Fréquence d'échantillonnage : de 250 Méch/s à 2 Géch/s
- 16 Mpts de mémoire par voie en standard (en option 128 Mpts)
- Formes d'ondes : Sinus, carré, impulsion, rampe, bruit, DC, Gaussien,
Lorentz, montée et descente exponentielle, Haversine
- Modes de fonctionnement : continu, modulation, balayage et rafale
- Modulations AM, FM, PM, FSK et PWM
- Modes avancés en option : séquence, porte, déclenchement
- Ecran tactile couleur 9 pouces
- Outil ArbBuilder pour la création de formes d'ondes
- Fonction Instaview pour la visualisation des formes d'ondes
- Interfaces USB, LAN et GPIB
